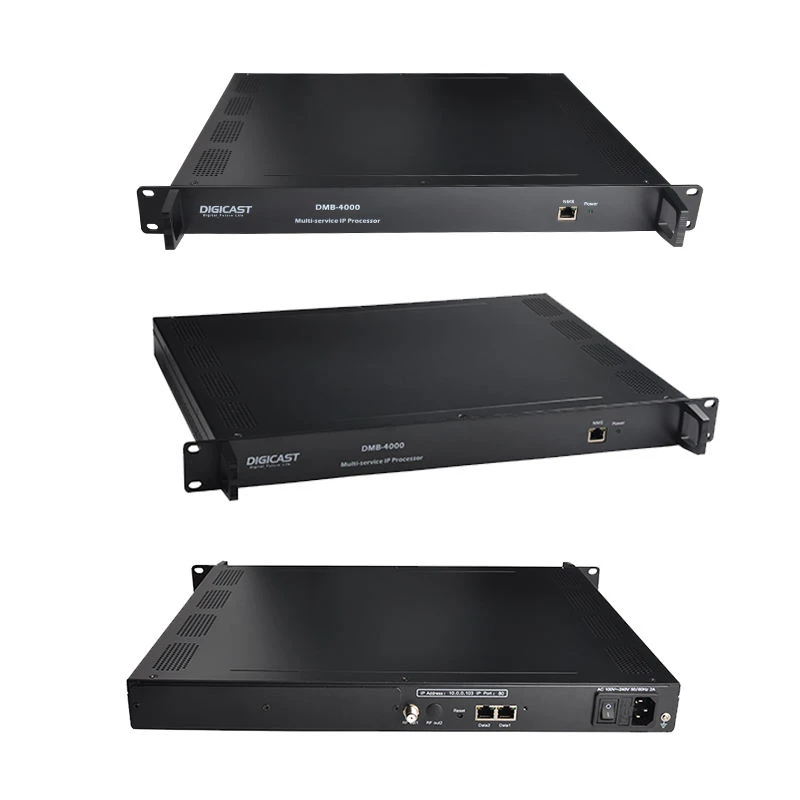

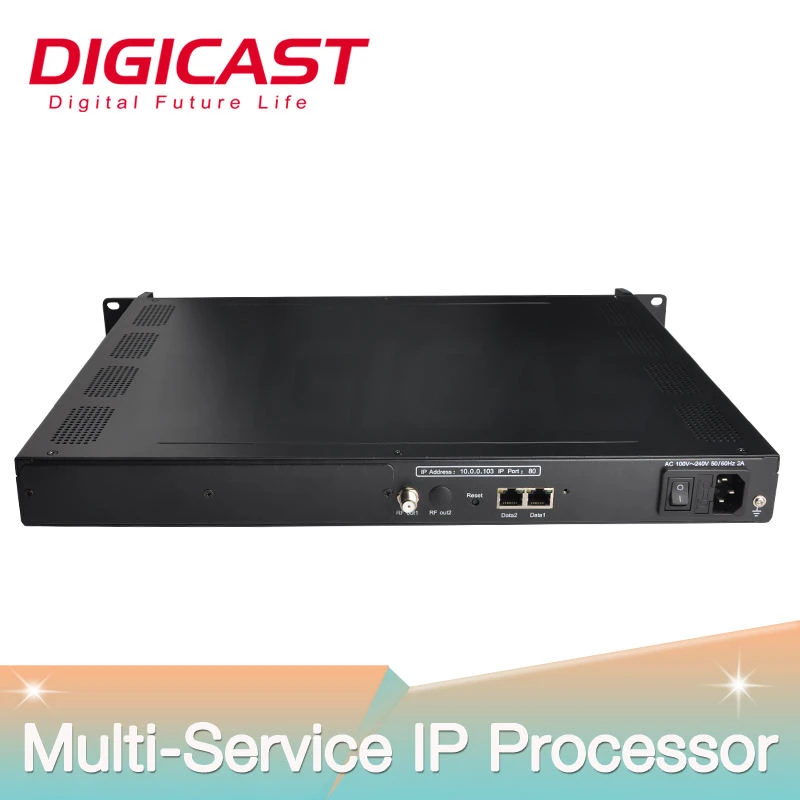

Gambaran keseluruhan
ciri-ciri:
Maksimum. 3 Modul boleh ditukar dalam casis 1U, saiz padat, pemasangan mudah.
Menyokong sistem perebutan umum DVB(ETR289), piawaian simulcrypt ETSI 101 197 dan ETSI 103 197
Sokongan kegelisahan rangkaian untuk dihapuskan.
Dua bekalan kuasa (satu untuk sandaran)
Sokong maks.108Mbps setiap alamat IP, maks.840Mbps setiap port IP..
Menyokong pengeditan dan memasukkan PSI/SI.
Pelbagai output RF( menyokong maks. 32*QAM untuk DVB-modul modulasi C, maks.4*COFDM untuk DVB-modul modulasi T, maks. 8VSB*8 untuk ATSC-modul modulasi T)
Indeks keluaran RF yang sangat baik, MER Lebih besar daripada atau sama dengan 40dB
Menyokong pelarasan ketepatan PCR.
Menyokong pengurusan NMS.
Cool tags: 16 saluran ip qam modulator, China 16 saluran ip qam modulator pengeluar, pembekal, kilang
Spesifikasi
Input Strim IP
Menyokong 128*IP Input Penstriman SPTS/MPTS UDP/RTP setiap port, jumlah 3*port Gigabit (DATA1/DATA2/DATA3)
Port Ethernet Protokol Pengangkutan TS melalui UDP / RTP unicast dan multicast, IGMP V2/V3
Kadar Penghantaran Maks 800Mbps untuk setiap input
Input Aliran ASI
Sokongan: 6 * input ASI
Penyambung: BNC perempuan, 75Ω
Tahap Isyarat: 200-800mVp-p
Panjang Paket: 188 bait
Kadar bit-maksimum: setiap port Kurang daripada atau sama dengan 100Mbps
Modulasi Output RF
Modulasi ISDB-T
ISDB-T RF keluar: 16*ISDB-T bukan-frekuensi RF keluar bersebelahan,
Julat kekerapan: 96~864MHz,1Khz satu langkah
ISDB-T Standard ARIB STD-B31
Buruj: DQPSK, QPSK, 16QAM, 64QAM
Selang Pengawal: 1/32, 1/16, 1/8, 1/4
Mod Penghantaran:2K,4K,8K
Kadar kod:1/2, 3/4, 5/6, 7/8
Lebar jalur: 6MHz
Kadar bit TS ＜21 Mbit/s
MER Lebih besar daripada atau sama dengan 40 dB
jumlah pelarasan aras output -35~-5dBm dengan langkah 0.1 dB
Modulasi DVB-T
Saluran:16*DVB-T bukan-frekuensi RF keluar bersebelahan
Julat kekerapan: 96~864MHz,1Khz satu langkah
Piawaian modulasi: EN300744
Lebar jalur: 6M, 7M, 8M
Mod FFT: 2K, 8K
Buruj:QPSK,16QAM,64QAM
Selang Pengawal 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Kadar bit TS＜ 31 Mbit/s
MER Lebih besar daripada atau sama dengan 40 dB
jumlah pelarasan aras output: -35~-5dBm dengan langkah 0.1 dB
Modulasi ATSC-T
Saluran:16*ATSC-T bukan-frekuensi RF keluar bersebelahan
Julat kekerapan:96~864MHz,1Khz satu langkah
Buruj: 8VSB
Kadar bit TS ＜19 Mbit/s
MER Lebih besar daripada atau sama dengan 40 dB
jumlah pelarasan aras output -35~-5dBm dengan langkah 0.1 dB
Output Strim IP
Sokongan: 8*IP(MPTS/SPTS) UDP/RTP output daripada DATA 1Port
Multiplexing
Menyokong Sehingga 180 PID setiap saluran dengan pemetaan semula PID (manual atau auto)
Pelarasan PCR yang tepat
Mampu memasukkan PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT
Kawalan dan Pemantauan
Antara Muka Konfigurasi: Berasaskan-web
Jauh: Naik taraf melalui rangkaian
Penyambung: Antara muka Ethernet RJ45,100M/1000M
Fizikal dan Kuasa
Voltan 110~220V
Penggunaan: 18~20W
Suhu operasi: 0 ~ 50 darjah
Dimensi: 483mm(W)*360mm(D)*44.5mm(H)
Berat: 7KG/pc
