Gambaran keseluruhan

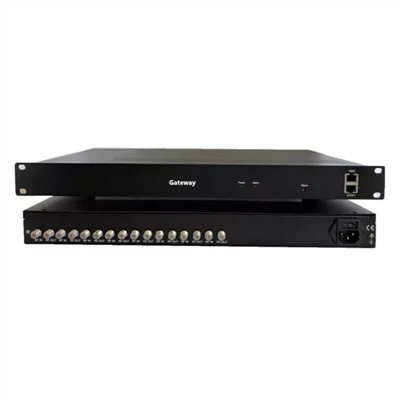

DMB-9581E Pengekod/Modulator ialah pengekodan bersepadu peranti semua-dalam-satu (MPEG-4/AVC H.264), pemultipleksan dan fungsi modulasi dalam satu kes 1U standard.
Ia boleh menukar 8/12/16/20/24 isyarat HDMI, IP dan 2 input ASI kepada DVB-C/DVB-T/ISDB-T/ATSC
RF keluar dalam julat frekuensi 50~960MHz.Ia juga dilengkapi dengan 2 port ASI dan port IP untuk mengeluarkan TS.
ciri-ciri:
Pengekod&Modulator&Multiplexer SEMUA DALAM SATU---bukan sahaja input hdmi, juga menyokong 128*MPTS/SPTS UDP/IP+2*input ASI, RF keluar boleh dari HDMI, IP, ASI sebarang sumber, output IP 127*SPTS melalui IP(UDP/RTP),1 /8*MPTS, 2*ASI(bebas) keluar, RF keluar dengan 4/8/16*RF DVB-T/ATSC-T/ISDB-T/Tb/DTMB atau 16/32*RF DVB-C untuk pilihan. (apabila ISDB-T RF output hanya 1*ASI input, ISDB-T output hanya mod 2K, tidak menyokong 4K dan 8K)
Serasi dengan pelbagai sumber isyarat---Input HDMI+Tuner(DVB-SS2/C/TT2/ISDB-T/ATSC) campuran, contohnya 16 HDMI+8*Penala(frekuensi)
Penggunaan titik frekuensi yang fleksibel--julat lebar jalur 768 Mhz, titik frekuensi boleh digunakan fleksibel dalam julat lebar jalur (apabila 16*RF keluar)
Pilihan Versi Berbilang Pembawa---4/8/16 DVB-T/C/ATSC/ISDB-T keluar atau pilihan keluar 32 QAM DVB-C mengikut kuantiti saluran program.
Permohonan
Pelbagai Sistem Penyiaran DTV/CATV

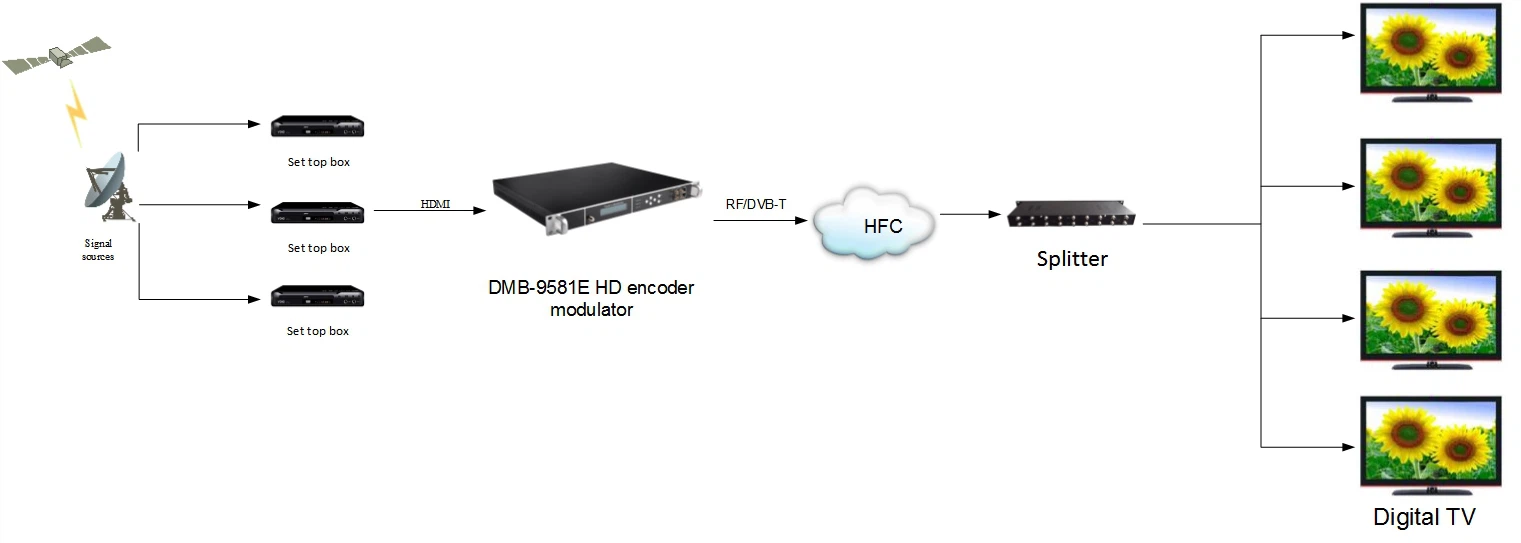

Edarkan sumber IP, sumber program HDMI kepada Semua TV melalui TV coax sedia ada
Pengiklanan, pemantauan, latihan dan pendidikan
Tingkatkan semua Head-end analog anda kepada Penyelesaian TV digital
Perusahaan, hotel, kampus, hospital, restoran, tempat awam dll
Bekerja dengan pemancar TV Digital dalam penyiaran TV tanpa wayar
Pengedaran TV Digital kos rendah
Cool tags: modulator hdmi, pengeluar modulator hdmi China, pembekal, kilang
Spesifikasi Teknikal
Spesifikasi Video
Pemampatan video: MPEG-4 AVC/H.264
Input video: Versi 1: 4/8/12/16/20/24*HDMI untuk pilihan
Versi 2: HDMI+Tuner Input bercampur
Resolusi Input:
1920×1080@60P, 1920×1080@60i, 1920×1080@50P, 1920×1080@50i,
1280×720@60P, 1280×720@50P, 720×576@50i, 720×480@60i
Resolusi Output(Maks 1080P@60 FPS):
1920×1080@60P,1920×1080@50P,1920×1080@30P,1920×1080@25P, 1280×720@30P,1280×720@25P, 720×576@25P, 720×480@30P
Kadar bit: 1 ~ 13Mbps, CBR/VBR
Struktur GOP: IPPPP (P Frame untuk pelarasan, tanpa B Frame)
Spesifikasi Audio
Pengekodan: MPEG-1 Lapisan 2
Kadar pensampelan: 48KHz
Resolusi: 24-bit
Kadar bit : 64kbps, 128Kbps, 192kbps, 224kbps, 256kbps, 320kbps, 384kbps
Keuntungan Audio: 0-255
Input dan Output
ASI Input/output
Saluran: 2*ASI(Bebas) input dan 2*ASI output
Antara muka: BNC, 75 ohm
Tahap isyarat 200-800mVp-p
Panjang paket: 188 bait
Kadar bit maksimum: setiap port Kurang daripada atau sama dengan 100Mbps
Mod paket: Mod bait
Input dan Output IP
Port RJ45, Port GigE 100/1000M
Output serentak dengan 127*SPTS + 1*MPTS (4*RF Output)/ 8*MPTS (8*RF / 16*RF DVB-C Output)
TS melalui RTP, UDP unicast dan penstriman multicast
Saiz paket boleh dikonfigurasikan(2-7)x188Bait
Penapis Paket Nul
Jumlah Kadar Bit: 1-200Mbps (Sepatutnya Lebih daripada Kadar bit Pengekodan)
Modulasi (4/8/16*RF DVB-T/ATSC/ISDB-T atau 16/32 DVB-C keluar untuk pilihan)
Penyambung: 1 Port, F-Type, 75Ω
Kehilangan Pulangan Output: 14 dB
MER Lebih besar daripada atau sama dengan 40dB
Tahap output RF: {{0}} ~ 0dbm, langkah 0.1db
Bilangan Saluran RF: 4/8/16
Mod Modulasi: DVB-C, DVB-T, ATSC, ISDB-T, pilihan DTMB
Modulasi DVB-T
Saluran: DVB-T frekuensi bersebelahan
Piawaian modulasi: EN300744
Julat kekerapan:50-960Mhz,1Khz satu langkah
Piawaian modulasi: EN300744
Lebar jalur: 6M, 7M, 8M
Mod FFT: 2K, 8K
Buruj:QPSK,16QAM,64QAM
Selang Pengawal 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Kadar bit TS < 31 Mbit/s
Modulasi ATSC-T
Saluran: 8VSB frekuensi bersebelahan
Buruj: 8VSB
Julat kekerapan:50-960Mhz,1Khz satu langkah
Buruj: 8VSB
Kadar bit TS<19 Mbit/s
MER Lebih besar daripada atau sama dengan 40 dB
Modulasi DVB-C (pilihan keluar 16 atau 32 DVB-C)
16* Modulasi Output DVB-C
Saluran: 16*DVB-C frekuensi RF keluar bersebelahan
Julat kekerapan: 50 ~ 960MHz, 1Khz satu langkah

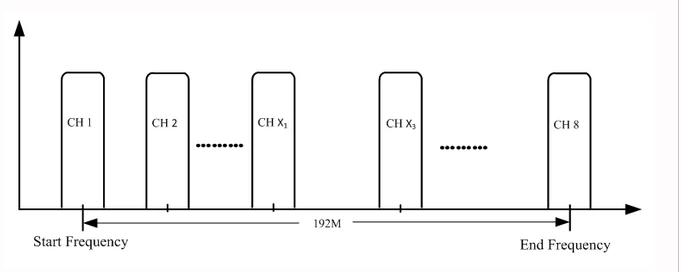

Julat lebar jalur 192 Mhz antara kekerapan mula dan kekerapan tamat, tetapkan 16 frekuensi dalam julat lebar jalur 192 Mhz
MER Lebih besar daripada atau sama dengan 40 dB
kadar simbol: 5~7Mbaud
jumlah pelarasan aras output {{0}}~-5dBm dengan langkah 0.1 dB
DVB-C Standard J83. A (DVB-C, J83.B, J83. C)
Buruj (QAM):16,32,64,128, 256
|
Pembawa |
Lampiran A |
Lampiran B |
Lampiran C |
|
|
Buruj (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Lebar jalur (Mhz) |
8 |
6 |
6 |
6 |
|
Kadar Simbol ( Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* Modulasi Output DVB-C
Saluran:32*DVB-C bukan bersebelahan frekuensi RF keluar
Julat kekerapan:96~864MHz,1Khz satu langkah
julat lebar jalur 768 Mhz, titik frekuensi boleh digunakan secara fleksibel dalam julat lebar jalur
MER Lebih besar daripada atau sama dengan 40 dB
kadar simbol: 5~7Mbaud
jumlah pelarasan aras output {{0}}~-5dBm dengan langkah 0.1 dB
DVB-C Standard J83. A (DVB-C, J83.B, J83. C)
|
Pembawa |
Lampiran A |
Lampiran B |
Lampiran C |
|
|
Buruj (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Lebar jalur (Mhz) |
8 |
6 |
6 |
6 |
|
Kadar Simbol ( Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modulasi ISDB-T
Saluran: kekerapan ISDB-T
apabila ISDB-T RF output hanya 1*ASI input,
Julat kekerapan: 50-960Mhz,1Khz satu langkah
Piawai ISDB-T ARIB STD-B31
Buruj: DQPSK, QPSK, 16QAM, 64QAM
Selang Pengawal:1/32, 1/16, 1/8, 1/4
Mod Penghantaran:2K,4K,8K(apabila 4*ISDB-T keluar, Mod hanya menyokong 2*K, apabila 8/16*ISDB-T keluar, menyokong pilihan 2K,4K,8K)
Kadar kod:1/2, 3/4, 5/6, 7/8
Lebar jalur: 6MHz
Kadar bit TS ＜21 Mbit/s
MER Lebih besar daripada atau sama dengan 40 dB
DTMB Standard GB20600-2006
Buruj: 4QAM, 16QAM, 32QAM, 64QAM
Kadar kod: {{0}}.4, 0.6, 0.8
Selang Pengawal: 420, 595, 945 IONS
Pengurusan Sistem
Penyambung: 1*RJ-45, antara muka Base-T 10/100.
Panel hadapan dan pelayar web melalui antara muka Ethernet
Fizikal dan Kuasa
Voltan: 100 hingga 120/200 hingga 240V AC ±10%; 50/60Hz
Penggunaan: 60W
Suhu operasi: 0 ~ 45 darjah
Suhu penyimpanan: -20 ~ 80 darjah
Kelembapan relatif: 10%~90%(tidak pemeluwapan)
Dimensi: 482mm(W) × 380(D)mm × 45mm(H)(19inci, 1RU)
Berat: 9.6 KGS
