Gambaran keseluruhan

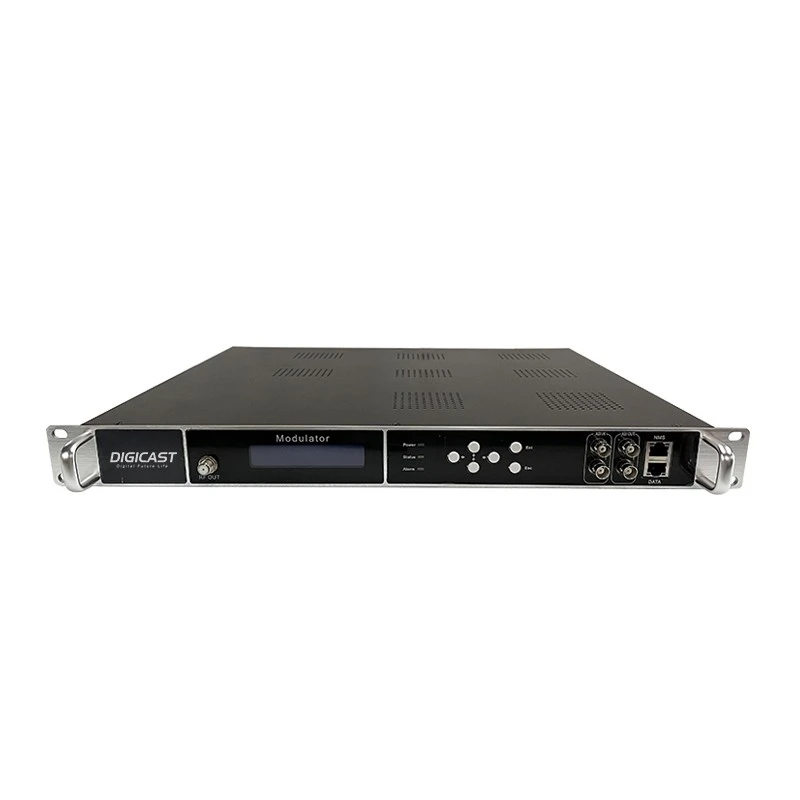

AV Modulator MPEG-2 24-Channel SD AV Modulator ini ialah platform pengekodan peringkat-siaran yang menggunakan teknologi mampatan lanjutan untuk menyampaikan prestasi ultra-kadar bit rendah dan kependaman rendah. Ia memastikan output video-berkualiti tinggi walaupun pada kadar bit yang rendah.
Modulator ini menyepadukan 24 saluran pengekodan dan menyokong dua input ASI luaran. Input ini boleh dimultipleks dengan aliran program tempatan, menghapuskan keperluan untuk pemultipleks tambahan. Peranti ini juga menyokong lata dengan berbilang pengekod, memudahkan seni bina rangkaian dan membolehkan penyelesaian yang sangat dipercayai.
Modulator menyediakan antara muka keluaran ASI dan IP (TSoIP). Output IP boleh dikonfigurasikan melalui perisian untuk menyampaikan sama ada satu MPTS atau 24 SPTS melalui IP.
Dilengkapi dengan-Sistem Pengurusan Rangkaian (NMS) yang mesra pengguna, DMB-9580 menyokong peningkatan perisian dalam talian untuk menambah ciri baharu, meningkatkan kefungsian dan meningkatkan prestasi. Dengan prestasi unggul, konfigurasi fleksibel, teknologi pemampatan lanjutan dan keberkesanan kos-yang cemerlang bagi setiap saluran, ia adalah pilihan utama untuk penyedia perkhidmatan TV digital dan pengguna akhir.
ciri-ciri:
- Pemampatan video: MPEG-2 4:2:0 MP@ML
- Teknologi pemampatan terkemuka industri untuk MPEG-2
- Pemampatan audio: MPEG-1 Layer2, HE-AAC dan LC-AAC(pilihan)
- Menyediakan output ASI dan IP(UDP/IP).
- Kadar bit ultra-rendah:1 ~ 15Mbps
- Keupayaan PCR terbina dalam
- Pengurusan automatik GOP dinamik
- Multiplexing dengan ASI luaran dalam
- Menyediakan kompilasi PSI/SI dan sisipan NIT, LCN
- Mod PAL/NTSC tersedia
- Dikawal oleh papan kekunci pada-panel hadapan, paparan LCD
- Diuruskan oleh pelayar web melalui antara muka Ethernet
- Dinaik taraf melalui antara muka Ethernet
Ia boleh bercampur input, contohnya , 8*HDMI+8*RCA CVBS+8*DVB-Input SS2
Cool tags: tv modulator av, pengeluar tv modulator av China, pembekal, kilang, Modulator AV, Penukar AV Ke RF
Spesifikasi
Input ASI
- Saluran: 2*ASI(Bebas)
- Antara muka: BNC, 75 ohm
- Tahap Isyarat 200-800mVp-p
- Panjang Paket: 188 bait
- Kadar bit-maksimum: setiap port Kurang daripada atau sama dengan 100Mbps
- Mod paket: Mod bait
Keluaran ASI
- 2 Asingkan ASI (Pilih daripada Saluran modulasi atau saluran MPTS)
- 75Ω, BNC, 188Bait
- MPEG-2 TS berbanding DVB-ASI (EN 50083-9)
Output IP
- Port RJ45, Port GigE 100/1000M
- Output serentak dengan N*SPTS (N==saluran HDMI) dan 1*MPTS (saluran modulasi atau MPTS)
- MPEG-2 TS melalui RTP, UDP penstriman unicast dan multicast
- Saiz paket boleh dikonfigurasikan(2-7)x188Bytes Filter Null Packet
- Jumlah Kadar Bit: 1-200Mbps (Sepatutnya Lebih daripada Kadar bit Pengekodan)
MODULASI (4/8*RF untuk pilihan)
- Penyambung: 1 Port, F-Jenis, 75Ω
- Kehilangan Pulangan Output: 14 dB
- MER Lebih besar daripada atau sama dengan 40dB
- Tahap output RF: -30 ~ -10dbm, langkah 0.1db
- Kekerapan RF: 47-860Mhz, langkah 1KHz
- Bilangan Saluran RF: 4/8
- Mod Modulasi: DVB-C, DVB-T, ATSC, ISDB-T, DTMB
Modulasi DVB-T
- Saluran: DVB-T frekuensi bersebelahan
- Piawaian modulasi: EN300744
- Lebar jalur: 6M, 7M, 8M
- Mod FFT: 2K, 8K
- Buruj QPSK, 16QAM, 64QAM
- Selang Pengawal 1/4, 1/8, 1/16, 1/32
- FEC 1/2, 2/3, 3/4, 5/6, 7/8
Modulasi ATSC-T
- Saluran: 8VSB*4 frekuensi bersebelahan
- Buruj: 8VSB
Modulasi DVB-C
- Saluran: DVB-C frekuensi bersebelahan
- DVB-C DVB Standard-C (J83.A, J83.B, J83.C)
|
Pembawa |
Lampiran A |
Lampiran B |
Lampiran C |
|
|
Buruj (QAM) |
16, 32, 64, 128, 256 |
64 |
256 |
64, 256 |
|
Lebar jalur (MHz) |
8 |
6 |
6 |
6 |
|
Kadar Simbol ( Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modulasi ISDB-T
- Saluran: ISDB-Kekerapan T
- Standard modulasi: ARIB STD-B31
- Buruj DQPSK, QPSK, 16QAM, 64QAM
- Selang Pengawal 1/32, 1/16, 1/8, 1/4
- Mod Penghantaran 2K, 4K, 8K
- Selang Pengawal 1/32, 1/16, 1/8, 1/4
- Kadar kod 1/2, 3/4, 5/6, 7/8
- Lebar jalur: 6Mhz
DTMB Standard GB20600-2006
- Buruj: 4QAM, 16QAM, 32QAM, 64QAM
- Kadar kod: 0.4, 0.6, 0.8
- Selang Pengawal: 420, 595, 945 IONS
Pilihan Umum
Pengurusan Sistem
- Penyambung: 1*RJ-45, antara muka Base-T 10/100.
- Panel hadapan dan pelayar web melalui antara muka Ethernet/NMS
Fizikal Dan Kuasa
- Voltan: 100 hingga 120/200 hingga 240V AC ±10%; 50/60Hz
- Penggunaan: 60W
- Suhu operasi: 0 ~ 45 darjah
- Suhu penyimpanan: -20 ~ 80 darjah
- Kelembapan relatif: 10%~90%(tidak-kondensasi)
- Dimensi: 482mm(W)×380(D)mm×45mm(H)(19inci,1RU)
- Berat: 4.6 KGS
