Pengenalan Produk

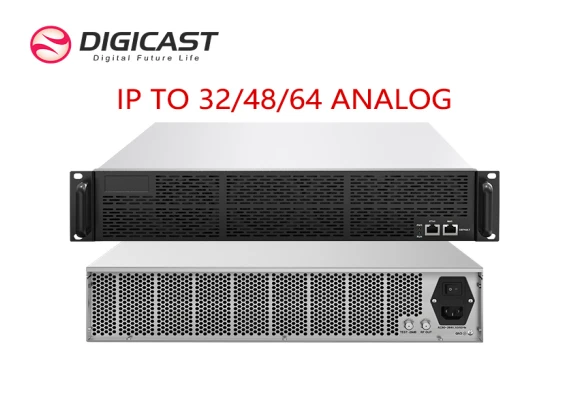

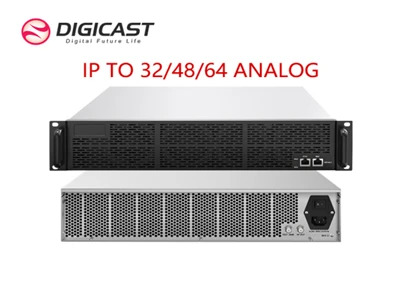

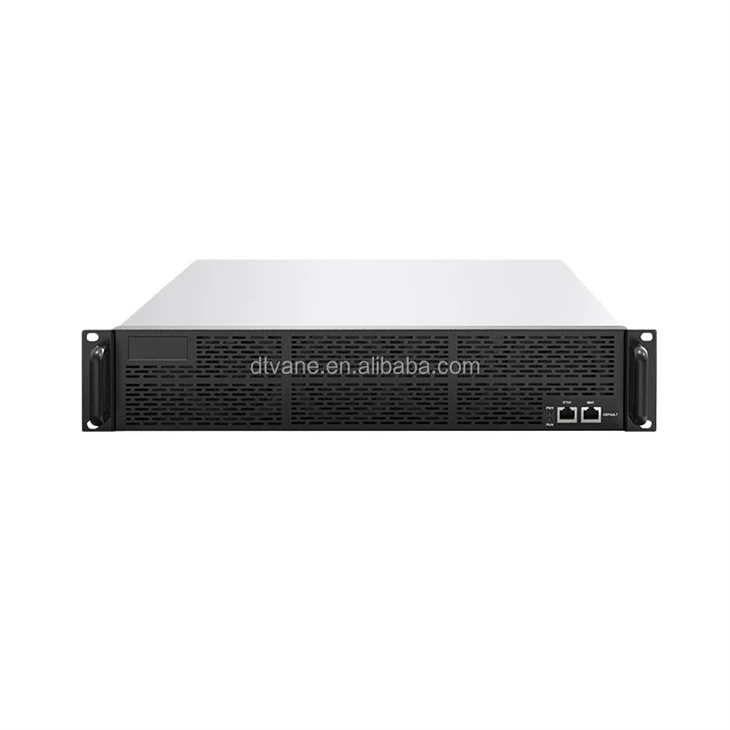

Tajuk: IP kepada 32/48/64‑Channel Analog RF Modulator
model:DMB‑6100E
Ciri-ciri Utama
Termasuk 1 port Gigabit Ethernet untuk menerima aliran pengangkutan IPTV SMPTS/MPTS, menukar sehingga 32, 48, atau 64 program kepada saluran analog termodulat NTSC atau PAL.
Menyokong berbilang piawaian TV analog (NTSC atau PAL B/G/D/I/K); setiap unit beroperasi dalam satu standard-sila nyatakan standard yang anda perlukan semasa membuat pesanan.
Menjalankan penyahkapsulan strim pengangkutan untuk format video HEVC/H.265, H.264/AVC dan MPEG‑2.
Menerima maksimum 32, 48, atau 64 input IP melalui UDP/RTP dalam format MPTS/SPTS.
Gambaran keseluruhan

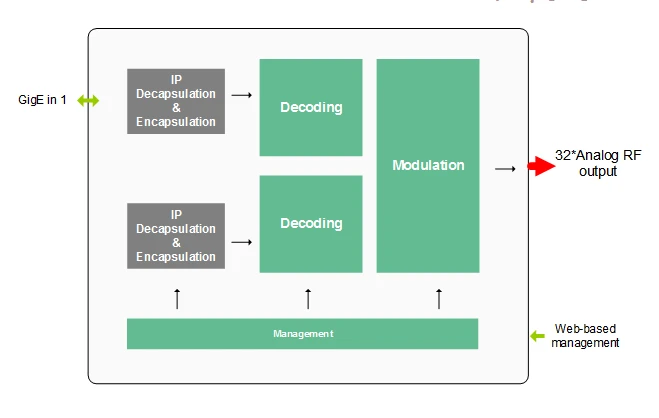

Modulator Analog NTSC/PAL DMB-6100E dengan Input IPTV berfungsi sebagai peranti penghubung yang mengubah aliran IPTV digital kepada 32, 48, atau 64 saluran termodulat analog. Menampilkan satu port Gigabit Ethernet, ia menerima aliran pengangkutan SPTS/MPTS IPTV dan menukar sehingga 32, 48, atau 64 saluran kepada isyarat analog termodulat standard yang mematuhi sistem NTSC atau PAL B/G/D/I. Unit ini menyokong penyahkapsulan aliran pengangkutan untuk format video H.265 HEVC, H.264 dan MPEG‑2, menggabungkan keupayaan penyahkod IPTV, penyahmodulasi dan modulator analog ke dalam satu penyelesaian bersepadu.
ciri-ciri:
Reka Bentuk Ketumpatan-Tinggi dengan Sehingga 64 Output RF Analog
Perkakas ini menampung pemprosesan untuk sebanyak 32 kumpulan multicast IP melalui antara muka aliran pengangkutan MPEG Gigabit Ethernet, dan menukar isyarat ini kepada sehingga 32 saluran RF analog berformat PAL atau NTSC standard.
Penyahkapsulan Aliran Pengangkutan Berbilang-Format
Ia menyokong penyahkapsulan aliran pengangkutan merentas format pengekodan video H.265 HEVC, H.264 dan MPEG‑2.
Ciri Tindanan Program
Fungsi ini membenarkan pada-penyisipan paparan skrin (OSD), meliputi elemen seperti logo, kapsyen teks, kapsyen tertutup, sari kata serta perkhidmatan teleteks.
Keupayaan Penyahsulitan BISS
Fungsi penyahsulitan BISS (Basic Interoperable Scrambling System) pilihan tersedia untuk pemprosesan strim yang disulitkan.
Cool tags: modulator analog udp pal, China udp pal modulator analog pengeluar, pembekal, kilang, modulator analog
Spesifikasi
Input Strim IP
Antara muka/kadar: 1x RJ45, Maks 840Mbps untuk setiap input GE
Strim:UDP, UDP / RTP, 1-7 paket, FEC, SPTS, MPTS
Protokol Pengangkutan: UDP/RTP, unicast dan multicast, IGMP V2/V3
Parameter Penyahkod TS
Resolusi Video: Sehingga 1080P
Borang Video MPEG1/2/4; H.264; H.265; AVS; AVS+; VC1
Borang Audio MPEG-1 Lapisan I/II/III; WMA, AAC, AC3
Strim penyahkodan MAX: 32 saluran
Keupayaan tambahan: Teleteks; Fungsi pilihan menyahsulit BISS
Kawalan Nisbah Aspek: 4:3(Surat & Kotak); 16:9
Parameter Modulasi RF
Penyambung: F penyambung perempuan
Bilangan saluran RF: Max 32, Saluran termodulat sepenuhnya tangkas
Standard yang Disokong: Pilihan NTSC, PAL BG/DI/DK
Sokongan: STD, HRC dan IRC
Kekerapan Output:48 ~ 860 MHz
Out{0}}band Rejection Lebih besar daripada atau sama dengan 60dB
Kerataan:-2dB setiap pembawa INPUT IP :
Antara muka/kadar: 2x RJ45, Maks 840Mbps untuk setiap input GE
Strim:UDP, UDP / RTP, 1-7 paket, FEC, SPTS, MPTS
Protokol Pengangkutan: UDP/RTP, unicast dan multicast, IGMP V2/V3
Kerugian Pulangan :12 dB (min)
Keuntungan Berbeza: Kurang daripada atau sama dengan 5%
Respons Kelewatan Kumpulan: Kurang daripada atau sama dengan 100nS
Faktor 2K: Kurang daripada atau sama dengan 2%
Tahap Output: Lebih daripada atau sama dengan gabungan 53dBmV*
Laraskan Julat: 20dB Setiap 32CHs
10dB Setiap CH
Format Output Audio:MONO
Julat Pelarasan Aras Audio:0 ~ 100 %
Titik Ujian RF:-20 dB Berbanding dengan output
Kawalan dan Pemantauan
Antara Muka Konfigurasi: Berasaskan-web
Jauh: Naik taraf melalui rangkaian
Penyambung: Antara muka Ethernet RJ45,100M/1000M
Fizikal dan Kuasa
Pengurusan: NMS
Bahasa: Inggeris
Bekalan Kuasa: AC 90 ~ 264 V
Penggunaan:<240 W
Berat: 8.5 KG
Dimensi: 484*435*89 (MM)
